一、产品概述

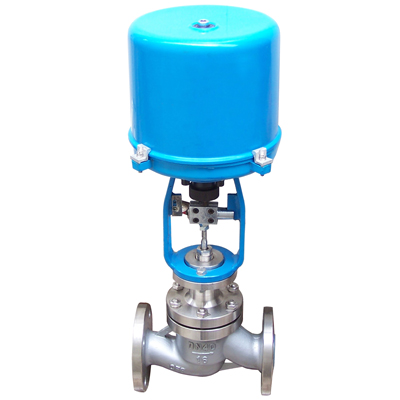

3810L系列直行程电子式电动执行器是以220V交流相电源和380V三相交流电源两种驱动电源的机型，接受来自调节器控制信号（DC4~20mA或DC1~5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻式及环保等工业部门。
本系列执行器有以下主要特点：
1.1执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4~20mA（或DC1~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
1.2执行器的关键部件——控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
1.3驱动量的反馈检测采用高性能导电塑料电位器，分辨率 < 0.4%
1.4具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）
1.6用状态选择开关可以设定（正、反动作。）
1.7用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8调整工作零点（始点）和行程（终点）简单易行。
1.9当突然断电时，能确保阀芯自锁。
1.10采用步皮带转动，有效降低了噪音。
1.11延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
二、主要技术参数
2.1电源AC220V±10%，50HZ，三相AC380V±10%,50Hz(需订货时注明)
2.2耗电功率（额定负载时）
规格A型执行器 50VA；
规格B型执行器 150VA；
规格C型执行器 220VA。
2.3输入信号DC4~20mA或DC1~5V。
2.4输出信号DC4~20mA（负载电阻500Ω以下）。
2.5控制精度基本误差：±1%；回差≤1%；死区≤1%。
2.6工作行程调整范围“零点” ±25%；“行程” ±20%~100%。
2.7外部配线输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
| 普通型（S型）执行器 | 隔爆型（X型）执行器 |
| 电源电缆 | 3芯S=1.5mm2 | 3芯S=1.5mm2外径Φ9±1 |
| 信号电缆 | 4芯S=1.5mm2 | 4芯S=1.5mm2外径Φ11±1 |
| 电缆引入口 | 2-PF（G1/2） | 可安装保护套管PF3/4（G3/4） |
2.8环境条件
| 环境条件 | 普通型（S型）执行器 | 隔爆型（X型）执行器 |
| 环境温度 | 无空间执行器-10℃ ~60℃ | -10℃~40℃ |
| 有空间加热器-35℃ ~60℃ |
| 相对温度 | 95%以下 | 45%~85% |
| 环境气体 | 无腐蚀气体 |
| 机械振动 | 1.5g以下 |
2.9防护等级IP65。
2.10隔爆等级Exd II BT4。
2.11过载保护规格A、B型执行器可任选，规格C型执行器必配。
三、产品型号规格

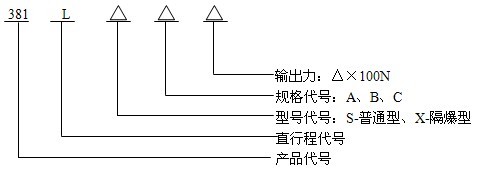

3.1型号规格标注说明
3.2本公司生产的系列执行器见表1。
| 型号规格 | 输出力（N） | 工作速度（mm/s） | 最大行程（mm） |
381LSA-08
381LXA-08 | 800 | 4.2 | 30 |
381LSA-20
381LXA-20 | 2000 | 2.1 |
381LSB-30
381LXB-30 | 3000 | 3.5 | 60 |
381LSB-50
381LXB-50 | 5000 | 1.7 |
381LSC-65
381LXC-65 | 6500 | 2.8 | 100 |
381LSC-99
381LXC-99 | 10000 | 2.0 |
381LSC-160
381LXC-160 | 16000 | 1.0 |
381LSC-260
381LXC-260 | 26000 |
四、结构与原理

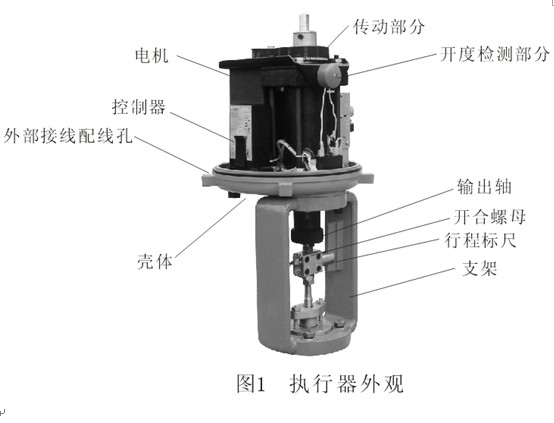

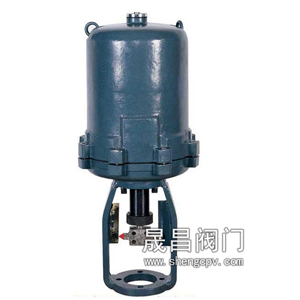

3810L系列直行程电子式电动执行器外观及结构见图1
本执行器主要由以下几部分组成；
4.1 控制器：接受来自调节器的DC4 ~ 20mA或DC1 ~ 5V信号，控制执行器按预定模式工作。
4.2传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
4.3开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4.4 联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移。
4.5 手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。
