Q941 电动轨道球阀
一、电动轨道球阀 产品概述
Q941电动轨道球阀是新型实用产品，具有旋转球芯 90 度摆切断的一种高科技型球阀。国内目前所用 Q 型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转 90 度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。

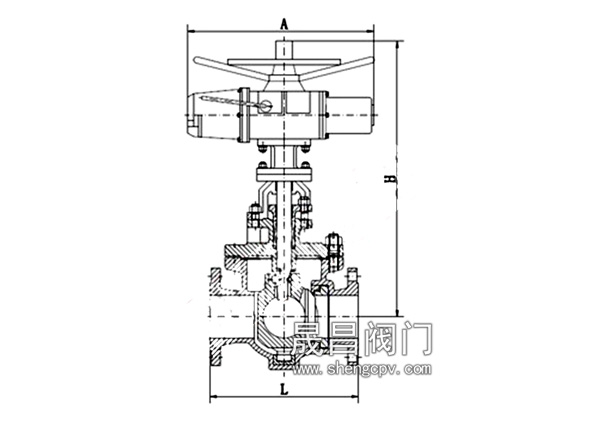

二、电动轨道球阀 结构特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转 -δ 角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
三、电动轨道球阀 主要零件材料
| 零件名称 | 材料 |
| 阀体 | WCB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀盖 | WCB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀杆 | 2Cr13 | 38CrMoA1 | 1Cr18Ni9Ti | 1Cr18NiMo2aTi |
| 球体 | WCB+HCr | 1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀座 | PTFE/13Cr/CrNi SS+STELLITE |
| 螺柱 | B7/35CrMoA | 1Cr17Ni2 |
| 螺母 | 2H/45 | 2Cr13 |
| 填料 | PTFE/ 增强柔性石墨 |
四、电动轨道球阀 主要技术参数
| 公称通径 DN(mm) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
| 公称压力 MPa | 1.6 、 2.5 、 4.0 、 6.4 |
| 转角范围 （゜） | 90 |
| 固有流量特性 | 快 开 |
| 介质温度（ ℃ ） | -60 ～ 450 |
| 泄 漏 量 | Ⅴ 级 |
五、电动轨道球阀 执行器技术参数
| 输出转速： 18-192 转 / 分 | 输出转矩： 34-3000 牛顿 米 |
| 额定转矩误差： ±10% | 死区： 0.1%-9.9% |
| 可调输出额定负载下启动频率： 60 次 / 小时 | 输入信号： 4-20mA/100Ω ， 2-100 mA/100Ω ， DC24V 开关量。 |
| 供电电源： 380±10%VAC ， 50Hz | 相对湿度： ≤95% |
| 环境温度： -30℃ ＋ 70℃ | 防护等级： IP68 输入输出通道均采用光电隔离 |
六、电动轨道球阀 订货须知
㈠电动轨道球阀产品名称与型号
㈡电动轨道球阀公称压力
㈢电动轨道球阀公称通径
㈣电动轨道球阀连接法兰标准
㈤电动轨道球阀阀体材质
㈥电动轨道球阀额定流量系数
㈦电动轨道球阀工作介质
㈧电动轨道球阀介质温度
㈨电动轨道球阀是否带附件以便为您正确选型
