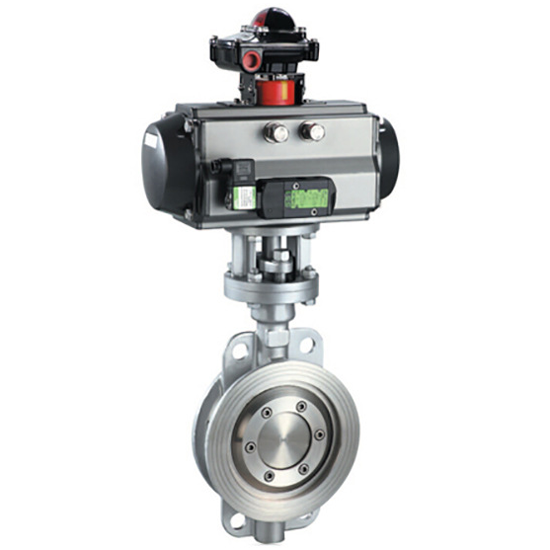

气动弹性金属密封蝶阀-TXY-ZGJD

0.00
¥0.00
¥0.00
¥0.00
重量:0.00KG
商品描述

TXY-ZGJD 气动弹性金属密封蝶阀

气动弹性金属密封蝶阀 产品概述

气动弹性金属密封蝶阀是属于气动双向密封蝶阀系列,采用角行程活塞式气动执行器与弹性金属密封蝶阀组成。气动弹性金属密封蝶阀可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。亦可外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动弹性金属密封蝶阀系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此气动弹性金属密封蝶阀(气动双向密封蝶阀)被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动弹性金属密封蝶阀 产品特点

由于气动弹性金属密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。

气动弹性金属密封蝶阀 主要技术参数

阀体

阀体形式直通式铸造阀体
公称通径50~1200mm
公称压力PN 0.6、1.0、1.6、2.5 MPa
法兰标准JB/T79.1-94、79.2-94、GB/T9113等
连接形式法兰式、对夹式
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式垂直板式(蝶形)
流量特性开关型:线性;调节型:近似等白分比

执行机构

执行器型号GT系列、ST系列、AT系列、AW系列单双作用气动执行器
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注:如需详细执行器参数,请进入气动执行器页面进行查阅。

气动弹性金属密封蝶阀 主要性能

回  差带定位器:小于全行程的2%
基本误差带定位器:小于全行程的±2%
泄露量l/h符合ANSI B16.104 IV级标准
可调范围R50:1

气动弹性金属密封蝶阀 主要零件材料

1底座HT200、WCB、CF3、CF3M、CF8、CF8M气动弹性金属密封蝶阀_(法兰式)气动弹性金属密封蝶阀_(对夹式)
2下轴套铜合金、304、316
3阀体HT200、WCB、CF3、CF3M、CF8、CF8M
4密封圈NBR丁晴橡胶、PTFE、PPL、304、316
5压板、蝶板HT200、WCB、CF3、CF3M、CF8、CF8M
6固定销25、35、45
7、8上、下阀轴2Cr13、304、316、316L
9上轴套铜合金、304、316
10填料聚四氟乙烯 / 柔性石墨
11、12填料压盖组件HT200、WCB、CF3、CF3M、CF8、CF8M

气动弹性金属密封蝶阀 主要性能规范

公称通径DN(mm)50-1800
公称压力PN(MPa)0.61.01.62.5
试验压力强度试验0.91.52.43.75
密封试验0.661.11.762.75
低压气密试验0.60.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等

气动弹性金属密封蝶阀 主要外形及连接尺寸

气动弹性金属密封蝶阀_(法兰式)

公称通径 DN(mm)506580100125150200250300350400450500600
L108112114127140140152165178190216222229267
L143464956647071768392102113127154
H112115120140170180210240290320350380410470
n-φd4-184-188-188-188-188-2212-2212-2612-2616-2616-3020-3020-3320-36
H1根据所配执行机构而定
A根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同
D165185200220250285340405460520580640715840
D1125145160180210240295355410470525585650770

注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
