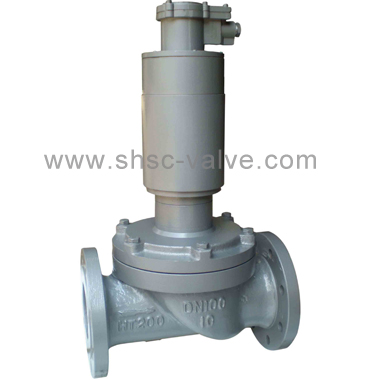

ZCM系列燃气电磁阀

燃气电磁阀 产品用途

ZCM系列燃气电磁阀是适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自行控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其他行业的煤气加热自控系统。

燃气电磁阀 技术参数

公称通径（mm）	10～350
公称压力（MPa）	1.0
工作压差（MPa）	0～1.0
适用介质	煤气 液化气 石油气等
介质温度（℃）	-20～100
介质粘度	小于50CSt （大于50时需定制）
防护性能	防水、防爆（Exd IICT5）燃气电磁阀一般都需要防爆
阀芯材质	均为不锈钢
作用方式	常开  常闭
连接方式	内螺纹、法兰、(外螺纹和特殊接口可定做或加转接头)
功率（W）	10～120
电压	220V AC (其它可订制)
阀体材质	HT200  WCB  CF8
泄 漏 量	零
备注	特殊型可定制

燃气电磁阀 工作原理

常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀。

燃气电磁阀 产品特点

·分布直动膜片式

·空军、海军配套产品

·零压启动、零泄漏

·可持续长时间通电

·阀门流量系数比普通阀提高10%
