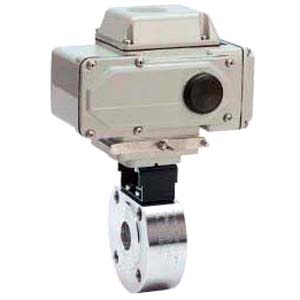

CB-ZDJQ 超薄型电动球阀
产品概述：
超薄型电动球阀（即电动对夹球阀）由DSR型电动执行器及超薄球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
主要技术参数：
阀体
| 阀体形式 | 直通铸造超短阀 |
| 公称通径 | DN15～150mm |
| 公称压力 | PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接形式 | 对夹式、法兰式 |
| 压盖型式 | 螺母压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件
执行机构
| 执行器型号 | DSR系列角行程执行机构 |
| 主要技术参数 | 电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
| 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 |
| 防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动超薄型球阀 主要性能指标
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 允许压差 | ≤ 公称压力(MPa) |
| 动作范围 | 0～90°，0～360° |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% |
| 基本误差 | ±1% |
| 回差 | ±1% |
| 死区 | ≤1%(可调) |
| 可调范围 | 250：1 | 350：1 |
电动超薄型球阀 主要零件材料
| 1 | 阀体 | WCB、CF8、CF8M、CF3M | |
| 2 | 压圈 | 2Cr13、304、316 |
| 3 | 阀座 | PEFE、PPL、304、316 |
| 4 | 球体 | 2Cr13、304、316 |
| 5 | 阀杆 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 螺母压盖 | 2Cr13、304、316 |
