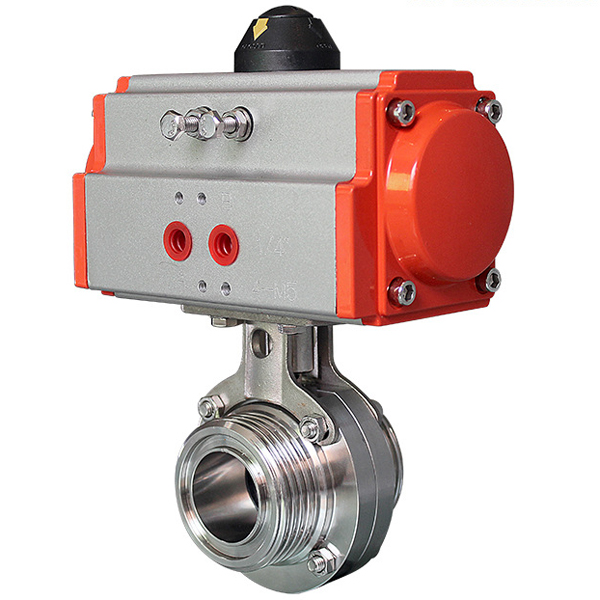

WS-ZGJD 气动卫生蝶阀|卫生级蝶阀
一、气动卫生蝶阀 用途及特点
气动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为 :
1 、设计新颖、合理、结构独特，重量轻，启闭迅速。
2 、操力矩小，操作方便，省力灵巧。
3 、可以任何位置安装，维修方便。
4 、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、气动卫生蝶阀 采用标准
设计标准： GB/T2238-1989
法兰连接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 :GB/T12221-1989
压力试验 :GB/T13927-1992;JB/T9092-1999
三、气动卫生蝶阀 执行机构
采用新型系列 GT 型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列 AW 型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1 、齿轮式双活塞，输出力矩大，体积小。
2 、气缸选用铝金材料，重量轻、外形美观。
3 、可在顶部、底部安装手动操作机构。
4 、齿条式连接可调节开启角度、额定流量。
5 、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6 、 IS05211 标准连接为产品的安装更换提供了方便。
7 、两端调的节螺钉可使标准产品在 0° 和 90° 有 ±4° 的可调范围。确保与阀门的同步精度。
四、气动卫生蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构： HVSD 手操机构
五、气动卫生蝶阀 主要技术参数
| 公称通径 | DN （ mm ） | 15 ～ 150 |
| 公称压力 | PN （ MPa ） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 |
| 气密封试验 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 空气、水、蒸汽、油品等。 |
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
| 连接方式 | 快装式、卡箍式、外螺纹、焊接式等 |
六、气动卫生蝶阀 主要零件材质
| 零件名称 | 材料 |
| 阀体 | 304 、 316 、 316L |
| 蝶板 | 304 、 316 、 316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304 、 316 、 316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |
七、气动卫生蝶阀 密封材料选用和适用温度
| 材料品种 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | PTFE | SI | VITON | NR | PA |
| 型号代号 | F 或 XC 、 JC | XD 或 JD | XE 或 JE | X1 | N |
| 耐最高温度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐最低温度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 适用工作温度 | -30~+ 150℃ | -70~+ 150℃ | -23~+ 150℃ | -20~+ 85℃ | -30~+ 93℃ |
