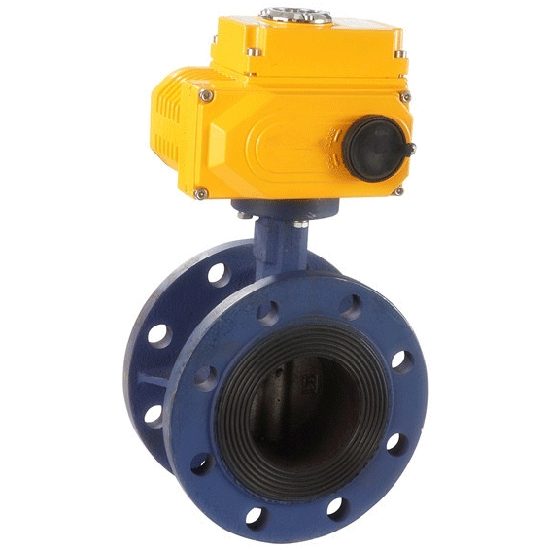

ZDJD971J 电动衬胶蝶阀
电动衬胶蝶阀 产品概述
电动衬胶蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质（全衬胶、半衬胶、全衬氟及不锈钢）的蝶板，以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。
电动衬胶蝶阀可以广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。
电动衬胶蝶阀 产品特点
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。
电动衬胶蝶阀 主要技术参数
阀体
| 阀体形式 | 直通铸造阀 |
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
执行机构
| 执行器型号 | DZW、HQ、DSR、381R |
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动衬胶蝶阀 主要零件材料
| 阀体、底座 | 球墨铸钢、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
电动衬胶蝶阀 主要性能指标
| 公称通径DN(mm) | 50～1000 |
| 允许压差(MPa) | ≤ 公称压力 |
| 动作范围 | 0～90° |
| 泄露量 | 零泄露 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
电动衬胶蝶阀 主要性能规范
| 公称通径DN(mm) | 50-1800 |
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 |
| 低压气密试验 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 水、蒸汽、油品、污水及有腐蚀性介质 |
