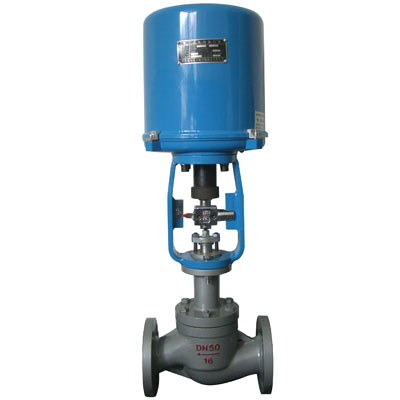

ZRSM电动套筒调节阀因为其稳定性好、维护简单而广泛应用,可设计成平衡式消除了阀瓣上的大部分静态不平衡力,并有一定的阻尼作用,可以减小流体流动引发振动,能用于压差相对较大的场合。
ZRSM电动套筒调节阀,接受调节仪表传来的直流电流信号,控制阀门开度,使被控参数保持在给定值。电动套筒调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZRSM电动套筒调节阀,接受信号为4-20mA.DC或1-5V.DC,使用温度范围由-20~450℃,其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量稍大的场合。另可选择多弹簧气动簿膜执行机构组合成气动薄膜单座调节阀。
阀体部分:
阀体型式: | 直通铸造球型阀 |
公称通径: | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公称压力: | PN 1.6、2.5、4.0、6.4、10.0Mpa |
ANSI 150、300、 600Lb | |
JIS 10K、20K、30K、40K | |
连接方式: | 法兰:FF、RF、RTJ、等 |
螺纹:(适用于 1”以下) | |
焊接:SW、BW | |
法兰距: | 符合IEC 534 |
阀盖形式: | 标准型、加长型(散热、低温、波纹管密封) |
填 料: | V型聚四氟乙烯、柔性石墨填料等 |
密封垫: | 金属夹石墨密封垫、聚四氟乙烯垫 |
执行机构: | 气动:多弹簧执行机构 、单弹簧执行机构 |
电动:3810L系列 、PSL系列 |

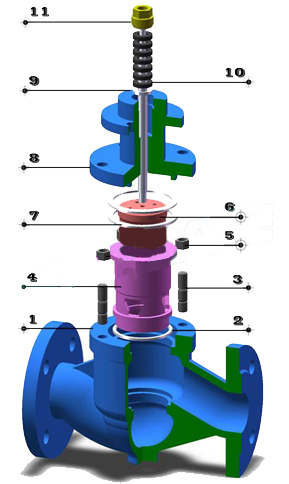

阀内部件:
阀芯型式: | 窗口式套筒 |
流量特性: | 等百分比、线性 、快开 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |
表1.可提供的用户选择
阀体 | 型式 | 直通 | 阀盖 | 型式 | 标准、加长型 |
材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 | ||
阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨、波纹管 | |
材质 | 304、304+STL/PTFE 316、316+STL/PTFE | ||||
执行器 | 气动:见表8 | ||||
电动:见表7 | |||||
定位器 | 电气阀门定位器、智能型数字定位器 | ||||
附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
表2.本体材质为碳钢
表3.本体材质为不锈钢
|
注:
1、以上为标准的配置结构,阀座为金属对金属,PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨,一个配备石墨填料的加长型阀盖可用于温度超过232℃(450华氏温度)的场合。
3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。
等百分比特性阀瓣 | 直线特性阀瓣 | 快开特性阀瓣 |
表4.ZRSM电动套筒调节阀尺寸及缩腔型内件与行程额定Cv值:

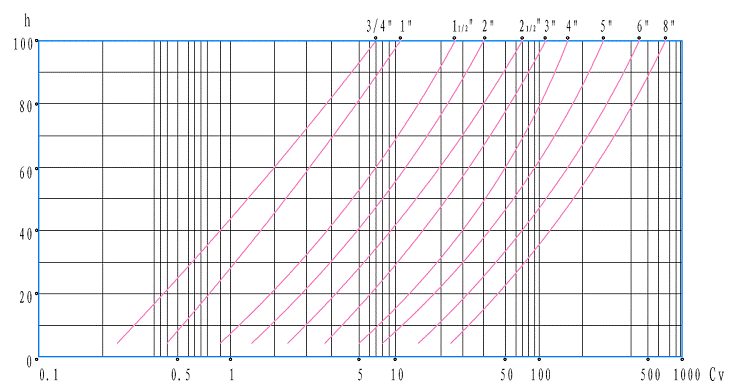

图1.ZRSM电动套筒调节阀 等百分比特性曲线

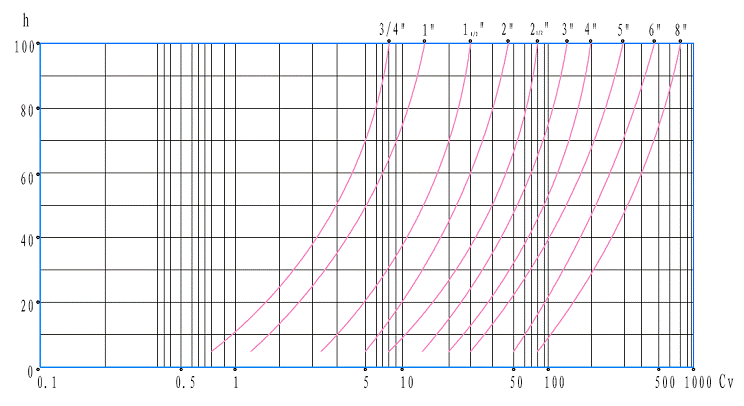

图2.ZRSM电动套筒调节阀 直线特性曲线
表5.电子式执行机构 3810L系列 单位:Mpa
执行机构 | 输出推力(KN) | 阀芯尺寸 Inch(mm) | ||||||||||
3/420 | 125 | 1 1/432 | 1 1/240 | 250 | 2 1/265 | 380 | 4400 | 5125 | 6150 | 8200 | ||
3810LSA-08 | 1.0 | 2.38 | 1.52 | 0.93 | 0.59 | 0.38 | - | - | - | - | - | - |
1.91 | 1.22 | 0.74 | 0.47 | 0.30 | - | - | - | - | - | - | ||
3810LSA-20 | 2.0 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | 0.45 | - | - | - | - | - |
3.82 | 2.44 | 1.49 | 0.95 | 0.61 | 0.36 | - | - | - | - | - | ||
3810LSB-30 | 4.0 | - | - | 2.79 | 1.79 | 1.14 | 0.67 | 1.21 | 0.28 | 0.18 | 0.12 | 0.03 |
- | - | 2.23 | 1.43 | 0.91 | 0.54 | 0.96 | 0.22 | 0.14 | 0.10 | 0.02 | ||
3810LSB-50 | 8.0 | - | - | 4.66 | 2.98 | 1.91 | 1.13 | 1.51 | 0.47 | 0.30 | 0.21 | 0.08 |
- | - | 3.73 | 2.38 | 1.52 | 0.90 | 1.20 | 0.38 | 0.24 | 0.16 | 0.06 | ||
3810LSB-60 | 10.0 | - | - | - | - | - | 1.35 | 2.34 | 0.57 | 0.36 | 0.25 | 0.11 |
- | - | - | - | - | 1.08 | 1.87 | 0.45 | 0.29 | 0.20 | 0.08 | ||
3810LSB-99 | 12.0 | - | - | - | - | - | 2.26 | 2.92 | 0.95 | 0.61 | 0.42 | 0.20 |
- | - | - | - | - | 1.80 | 2.33 | 0.76 | 0.48 | 0.33 | 0.15 | ||
3810LSB-160 | 14.0 | - | - | - | - | - | - | - | - | 0.97 | 0.67 | 0.35 |
- | - | - | - | - | - | - | - | 0.78 | 0.54 | 0.27 |
※以上推荐使用压差等只是相对而言,针对各种压差会有多种配置组合,对于复杂的控制系统请您与我公司技术部门联系,我们有多年的过程控制产品生产的经验,为您提供更合理的执行机构配置。

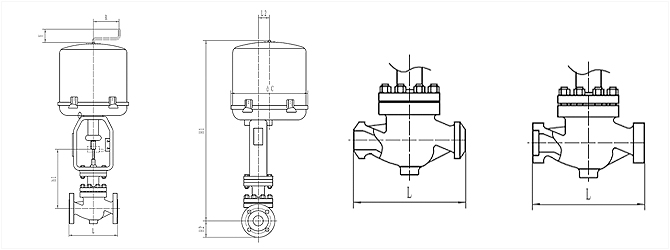

表6-配置3810系列电动执行机构控制阀外形尺寸 单位: mm
阀门尺寸 | L | H1 | H2 | h1 | C | Y | R | L2 | 执行机构 | ||||||
inch | mm | ANSI150 PN16、25 | ANSI300 PN40 | ANSI600PN64、100 | |||||||||||
3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 288 | 87 | 80 | 289 | 381LSA-20 |
1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 288 | 87 | 80 | 289 | 381LSA-20 |
1 1/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 288 | 90 | 100 | 289 | 381LSB-30 |
1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 288 | 90 | 100 | 289 | 381LSB-30 |
2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 288 | 90 | 100 | 289 | 381LSB-30 |
2 1/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 360 | 90 | 100 | 347 | 381LSB-50 |
3 | 80 | 298 | 11.75 | 317 | 12.50 | 337 | 13.25 | 645 | 98 | 328 | 360 | 90 | 100 | 347 | 381LSB-50 |
4 | 100 | 352 | 13.88 | 368 | 14.50 | 394 | 15.50 | 656 | 115 | 328 | 360 | 90 | 100 | 347 | 381LSB-50 |
5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 470 | 90 | 100 | 476 | 381LSC-99 |
6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20.00 | 857 | 143 | 440 | 470 | 90 | 100 | 476 | 381LSC-99 |
8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 470 | 90 | 100 | 476 | 381LSC-99 |
※由于产品改进和技术创新或者一些特殊要求,各种阀门的连接尺寸可能会有所变化,请联系我们技术部门,以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
