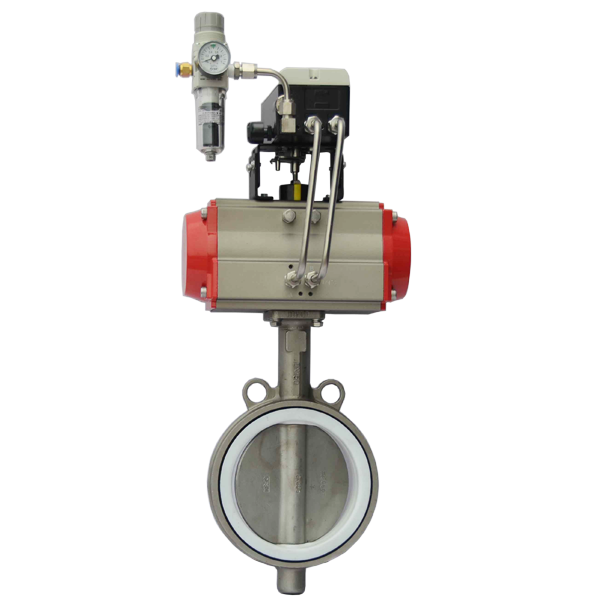

ZGJDT 气动调节蝶阀
气动调节蝶阀 产品概述
气动调节蝶阀是由气动执行机构及金属密封(或软密封)蝶阀阀体组成，外配气动阀门定位器，输入控制信号(4-20mADC或1-5VDC)气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体，因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。气动调节蝶阀是调节流量和截断流体的装置。
气动调节蝶阀 主要特点
1、本阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、阀体采用不锈钢弹性金属硬密封结构，无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、蝶阀的三维偏心距，经过严格的计算，密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、阀体耐高温、耐低温、耐腐蚀性。
气动调节蝶阀 主要技术参数
阀体
| 阀体形式 | 直通铸造蝶阀 |
| 公称通径 | DN50～600mm |
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式、焊接式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
执行机构
| 执行器型号 | GT系列、ST系列、AT系列、AW系列单双作用气动执行器 |
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动调节蝶阀 主要零件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |  |  |
| 2 | 下轴套 | 铜合金、304、316 |
| 3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 |
| 5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 固定销 | 25、35、45 |
| 7、8 | 上、下阀轴 | 2Cr13、304、316、316L |
| 9 | 上轴套 | 铜合金、304、316 |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
气动调节蝶阀 主要性能指标
| 回差 | 带定位器：小于全行程的2% |
| 基本误差 | 带定位器：小于全行程的±2% |
| 泄露量l/h | 符合ANSI B16.104 IV级标准 |
| 可调范围R | 50：1 |
