ZJHD气动低温调节阀

一、气动低温调节阀 产品概述

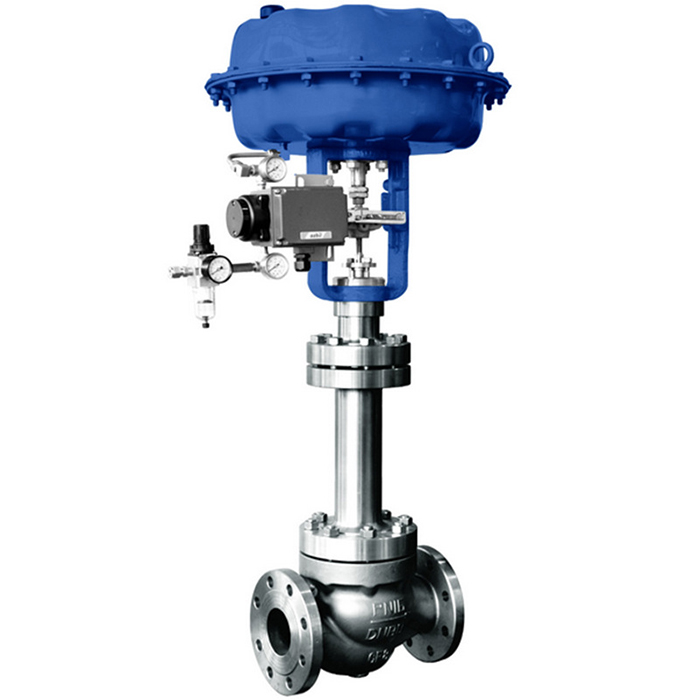

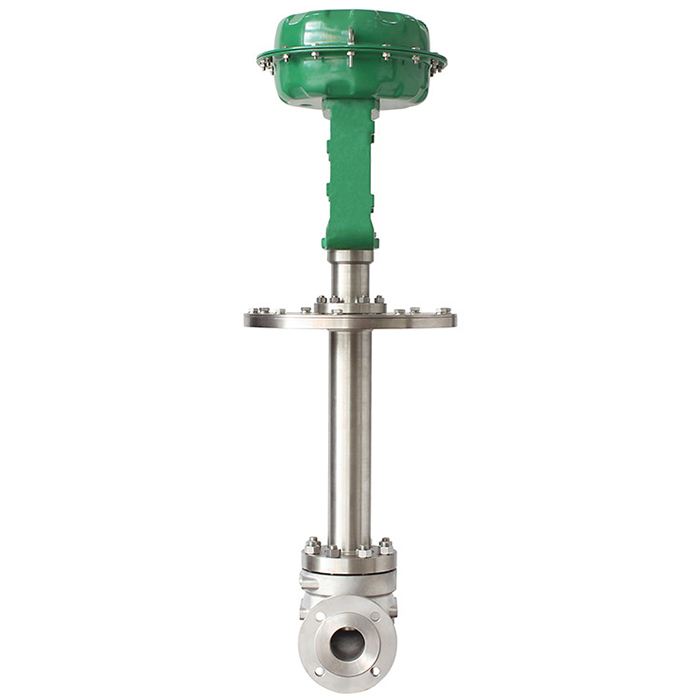

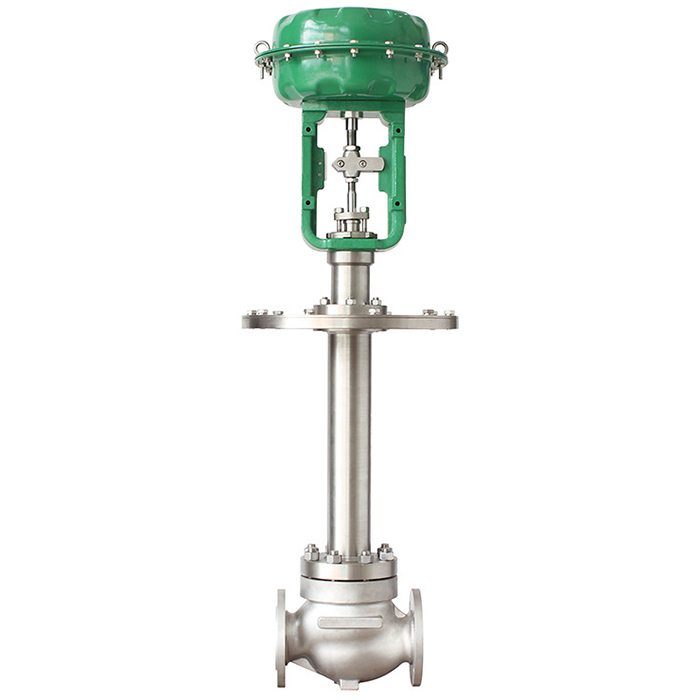

ZJHD气动低温调节阀,由气动薄膜执行器及低温调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动低温调节阀,阀体流道呈S流线型。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,适合于低于0~-250℃状态下工作,由气动薄膜执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。

二、气动低温调节阀 主要技术参数

阀体

阀体形式直通铸造球型阀
公称通径DN25~300mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准GB/T9113、 JB/T79
连接形式法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式低温型-10~-196℃、超低温型-196~-250℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料


阀内件

阀芯形式单座、笼式、套筒型阀芯
流量特性线性、等百分比


执行机构及附件、作用形式

执行器型式ZHA/B多弹簧簿膜执行机构
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积(cm2)3503505609001400
行程(mm)10、16254040、60100
弹簧范围(KPa)20~100(标准)、20-60、60-100、40-200、80-240
膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140~400KPa
气源接口RC1/4"
环境温度-30~+70℃
可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动调节阀内部结构图

气动低温调节阀_单座柱塞型阀芯气动低温调节阀_笼式阀芯(导向型)气动低温调节阀_套筒式(压力平衡式)阀芯
单座柱塞型阀芯笼式阀芯(导向型)套筒式(压力平衡式)阀芯

四、气动低温调节阀 主要零件材料

1阀体WCBCF8CF8MCF3M
2阀座、套筒304304316316L
3阀芯304304316316L
4导向套、并帽304304316316L
5阀盖WCBCF8CF8MCF3M
6阀杆304304316316L
7隔热板304304316316L
8填料金属石墨缠绕垫片/柔性石墨
9弹簧65Mn304316316L
10螺母304304316316L

五、气动低温调节阀 主要性能指标

项目不带定位器带定位器
基本误差%±10.0±1.0
回差%≤6.0≤1.0
死区%≤6.0≤0.4
始终点偏差%气开始点±5.0±1.0
始点±10±1.0
气关始点±10.0±1.0
终点±5.0±1.0
额定行程偏差%≤±2.5
泄露量L/h0.01%×阀额定容量
可调范围R30:1

六、气动调节阀额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm)253240506580100125150200250300
阀座直径 dN(mm)253240506580100125150200250300
额定流量系数KV单座1117.627.5446911017627544063010001600
笼式915233559951482363555688851260
套筒10162540631001552503705809001300
额定行程(mm)16254060100
配用执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

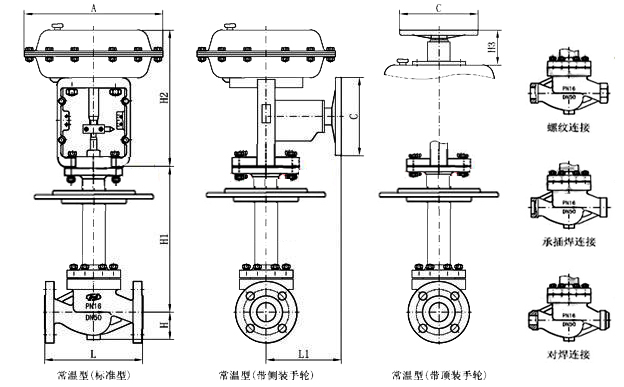

七、气动低温调节阀 主要外形及连接尺寸

气动低温调节阀_外形尺寸图

公称通径 DN(mm)253240506580100125150200250300
LPN16/25184200222254276298352410451550640880
PN40197200235267292317368425473640760910
PN64200210251286311337394440508670810950
HPN16/2557.5757585.592.5100110142.5158170195230
PN4057.5757582.592.5100117.5150167.5187.5205245
PN6440858590102.5107.5125172.5195207.5230260
H1根据实际工况温度而定
H2298298298298380380380510510510650650
H3180180180180236236236310310310380380
L1280280280280350350350475475475560560
A282282282282360360360470470470580580
C220220220220270270270320320320400400

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
