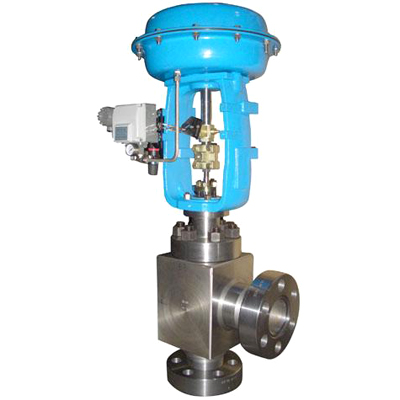

一、气动角式调节阀 概述
ZJHJ 气动角式调节阀采用顶部导向结构，配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有 PN10 、 16 、 25 、 64 、 100 ；阀体口径范围 DN20-DN200 。泄露等级有 Ⅳ 或 Ⅵ 级。适用流体温度由 -200℃ -+ 560℃ 范围内多种档次，流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖，功能完善、品种齐全。
二、气动角式调节阀 主要零件材料
| 本体材质为碳钢 | 本体材质为不锈钢 |
| 1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF 8M | CF 3M |
| 2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
| 4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
| 5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF 8M | CF 3M |
| 6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/ 柔性石墨 | 7 | 填料 | PTFE/ 柔性石墨 |
| 8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn |
| 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |

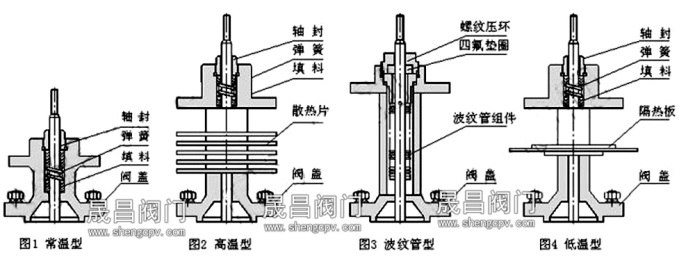

三、气动角式调节阀 阀盖形式
注：常温型：常温型工作温度 -20-+ 200℃ ，泄露等级为 Ⅳ 级。
高温型阀盖增设散热片，可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。
四、气动角式调节阀 主要技术参数
| 公称通径 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量
系数 KV | 直线 | 6.9.6 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
执行机构
型号 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 |
| 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 |
| 额定行程 L （ mm ） | 16 | 25 | 40 | 60 |
| 膜片有效面积 Ae （ cm2 ） | 280 | 400 | 600 | 1000 |
| 公称压力 PN （ MPa ） | 1.6 2.5 4.0 6.4 10.0 |
| 固有流量特性 | 直线 等百分比 |
| 固有可调比 R | 50 ： 1 |
| 信号范围 Pr （ KPa ） | 20-60 、 20-100 、 40-200 、 60-100 、 80-240 |
| 气源压力 Ps （ MPa ） | 0.14 、 0.25 、 0.28 、 0.40 |
| 允许泄露量 | Ⅵ 级 |
工作
温度 | 常温型 | -20—200 、 -40—250 、 -60—250 |
| 散热型 | -40—450 、 -60—450 |
| 高温型 | 450—560 |
| 低温型 | -60— -100 、 -100— -200 、 -200— -250 |
五、气动角式调节阀 主要性能参数
| 序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 |
| 不带定位器 | 带定位器 | 不带定位器 | 带定位器 |
| 1 | 基本误差＜（ % ） | ±5 | ±1 | ±15 | ±4 |
| 2 | 回差＜（ % ） | 3 | 1 | 10 | 3 |
| 3 | 死区＜（ % ） | 3 | 0.4 | 8 | 1 |
| 4 | 始终点偏差
＜（ % ） | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 |
| 终点 | ±5 | ±15 |
| 气关 | 始点 | ±5 | ±15 |
| 终点 | ±2.5 | ±6 |
| 5 | | ±2.5 | +2.5 | +6 | +2.5 |
