商品描述

电动三通调节阀

电动三通分流调节阀-ZRSF

电动三通合流调节阀-ZRSH

一、电动三通调节阀 概述

ZRSF(H)电动三通调节阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有 PN1.6 、 4.0 6.4 ;阀体口径范围 DN20-DN300 ;适用流体温度 -150℃ -+ 560℃ 范围内多种档次;泄露等级氛分为 Ⅳ 级、 Ⅴ 级、 Ⅵ 级;流量特性有直线、等百分比。多种规格可供选择。

二、电动三通调节阀 主零件材料及结构图

1阀体WCBCF8CF 8MCF 3M电动三通调节阀-结构图
2阀座304304316316L
3阀芯304304316316L
4导向套WCBCF8CF 8MCF 3M
5阀盖WCBCF8CF 8MCF 3M
6阀杆304304316316L
7填料PTFE/ 柔性石墨
8弹簧65Mn304316316L
9螺母304304316316L

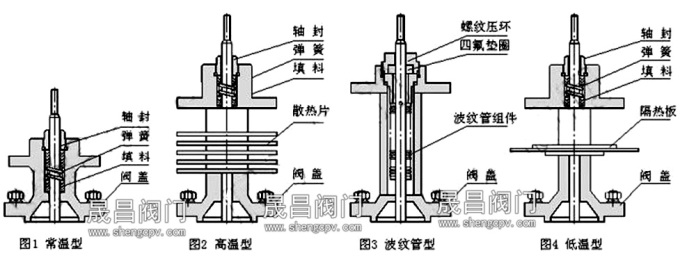

三、电动三通调节阀 阀盖形式

电动三通调节阀-阀盖形式

注:常温型:常温型工作温度 -20-+ 200℃ ,泄露等级为 Ⅳ 级。
高温型阀盖增设散热片,可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。

四、电动三通调节阀 主要技术参数

公称通径 DN ( mm )20253240506580100125150200250300
额定流量系数
(KV)
合流6.38.513213453851352103405358001280
分流      851352103405358001280
额定行程 L ( mm )16254060100
公称压力 PN ( MPa )1.6 2.5 4.0 6.4 10.0
执行机构型号PSLPSL201PSL202PSL204PSL208PSL312PSL320
3810L381LSA-08381LSA-20381LSB-30381LSB-50381LSC-65381LSC-160
固有流量特性直线、等百分比
固有可调比30 : 1
工作温度 t ( ℃ )普通型:铸钢 -40-250 ;铸不锈钢 -60-250 散热型:铸钢 -40-450 ;铸不锈钢 -60-450
输入信号0-10mADC 、 4-20mADC 、 220VAC (开关信号)
电源电压220VAC 50Hz

五、电动三通调节阀 电动执行机构

1 、电动执行机构主要性能参数

型号额定输出力 N速度 mm/s技术参数
PSL381LPSL381LPSL381LPSL381L
201381LSA-08
381LXA-08
1000800
800
0.254.2
4.2
电源: AC220V 50Hz
输入信号: DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号: DC4 ~ 20mA
防护等级: IP67
带手轮
电源: AC220V 50Hz
输入信号: DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号: DC4 ~ 20mA
防护等级:相当 IP55
隔爆标志: ExdⅡBT4
带手柄
202381LSA-20
381LXA-20
20002000
2000
0.502.1
2.1
204381LSB-30
381LXB-30
45003000
3000
0.503.5
3.5
208381LSB-50
381LXB-50
80005000
5000
1.001.7
1.7
312381LSC-651200065000.602.8
325381LSC-9925000100001.02.0

2 、主要性能指标

项目指标值
基本误差%配 3810L ±2.5 ; 带定位器 ±1.0
回差%配 381L ±2.0 ; 配 PSL±1.0
死区%1.0
始终点偏差%电开始点±2.5
终点±2.5
电关始点±2.5
终点±2.5
可调范围50 : 1
额定行程偏差%2.5
泄量量 L/H符合 JB/T7387-94 IV 级 小于阀的额定容量 ×10-4

3 、允许压差

公称通径 (mm)202540506580100150200250300
阀座直径 (mm)10121520253240506580100125150200250300
执行机构允许压差 △P ( MPa )
配 PSLPSL2026.46.46.44.903.141.921.230.78
PSL204     4.312.761.761.040.690.44
PSL208        1.861.230.780.500.350.20
PSL320           1.260.870.490.320.22
配 381L381LSA-206.46.46.44.903.141.921.230.78
381LSB-50     4.793.061.961.160.760.49
381LSC-65        1.510.990.640.410.28
381LSC-99           0.630.440.250.160.11

注 : 实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决

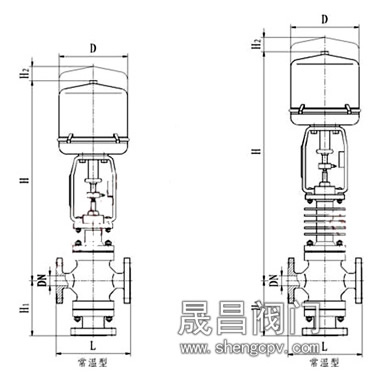

六、 ZRSF(H) 电动三通调节阀 主要外型尺寸

电动三通调节阀-外型尺寸

公称通径( DN )20253240506580100125150200250300
结构长度
( L )
PN16/25180185200220250275305350410450550670770
PN40185190210230255285310355425460560690795
PN64190200220240265295320370440475570752819
常温型
( H )
PN16/2553555355669870395996998110611076110913611458
PN4054055856170370896497498610661081111413661463
PN6454556356670871396997999110711086111913711468
高温型
( H )
PN16/2573575375689890312091219123113811396142917111808
PN4074576376690891312191229124113911406143917211818
PN6475577377691892312291239125114011416144917311828
H1PN16/2595117120139144188208220268278320441465
PN40100122125144149193213225273283325446470
PN64105127130149154198218230278288330451475
H28790
D225257310
压力等级GB : 1.6 、 2.5 、 4.0 、 6.4MPa ANSI : 150 、 300 、 600LB JIS : 10 、 20 、 30K
执行机构PSL 系列、 3810 系列、 DKJ 或 DKZ 系列等
