ZRSG 电动隔膜调节阀

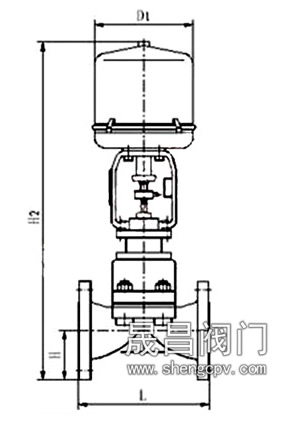

一、电动隔膜调节阀 概述
ZRSG 电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用 PSL 系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间 “ 山 ” 形凸出面进行密封 , 与外界隔离 ( 无填料函 ), 特别适合于要求耐腐蚀、剧毒场合。
二、电动隔膜调节阀 产品特点
采用轻型执行机构，高度及重量均可减小 30% 。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
三、电动隔膜调节阀 主要零配件材料
阀体： HT200 、 ZG230 ～ 450 或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧： 60S12Mn 阀体衬里材质及适用范围
| 阀体衬里 | 使用温度（ ℃ ） | 适用介质 |
| 无衬里 | -10 ～ +175 | 适用于非腐蚀性介质 |
| 软橡胶 | -10 ～ +85 | 有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
| 硬橡胶 | -10 ～ +85 | 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
| 氯丁胶 | -10 ～ +105 | 适用于动物油、植物油和润滑油， PH 值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
| 丁荃胶 | -10 ～ +120 | 防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
| 搪瓷 | -10 ～ +175 | 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
| 氟 46 | -10 ～ +190 | 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
四、电动隔膜调节阀 隔膜材质及适用范围
| 隔膜材质 | 使用温度（ ℃ ） | 适用介质 |
| 丁荃胶（ B 级） | -40 ～ +100 | 大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
| 天然胶（ Q 级） | -50 ～ +100 | 主要用于净化水、无机盐和烯的矿物酸介质 |
| 聚四氟乙烯 | -10 ～ +150 | 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
五、电动隔膜调节阀 主要技术参数
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允许压差 (MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 |
| 额定流量系数 Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 |
| 公称压力 (MPa)s | 1.0 |
| 行程 (mm) | 10 | 16 | 25 | 40 | 60 |
| 流量特性 | 近似快开（调节式） |
| 法兰尺寸 | 铸铁法兰按 JB78-59 ，铸钢法兰按 JB79-59 |
| 配用电动执行机构型号 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 |
| 361L | 361LSA-08
361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 |
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | | | | |
六、电动隔膜调节阀 执行机构主要技术参数
| 型号 | 额定输出力 N | 速度 mm/s | 技术参数 |
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 电源： AC220V 50Hz
输入信号： DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号： DC4 ～ 20mA
防护等级： IP67
带手轮 | 电源： AC220V 50Hz
输入信号： DC4-20mA
DC1-5V
( 信号线用屏蔽线 )
输出信号： DC4 ～ 20mA
防护等级：相当 IP55
隔爆标志： ExdⅡBT4
带手柄 |
| 202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 |
| 204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 |
| 208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 |
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 |
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
七、电动隔膜调节阀 主要性能指标
| 项目 | 指标值 |
| 基本误差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死区％ | ≤3.0 |
| 始终点偏差％ | ±2.5 |
| 额定行程偏差％ | ±2.5 |
| 纯滞后 | ≤IS |
| 允许泄量 L/H | 橡胶隔膜片 “0” ，聚四乙烯隔膜为 0.5 ％ × 阀额定容量（许用压差下的水） |
| 绝缘电阻 | 不小于 20M |
| 阻尼特性 | 不大于 3 周半 |
