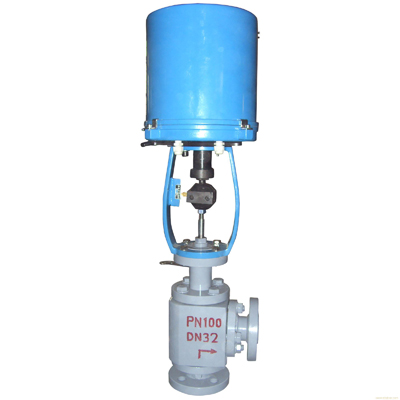

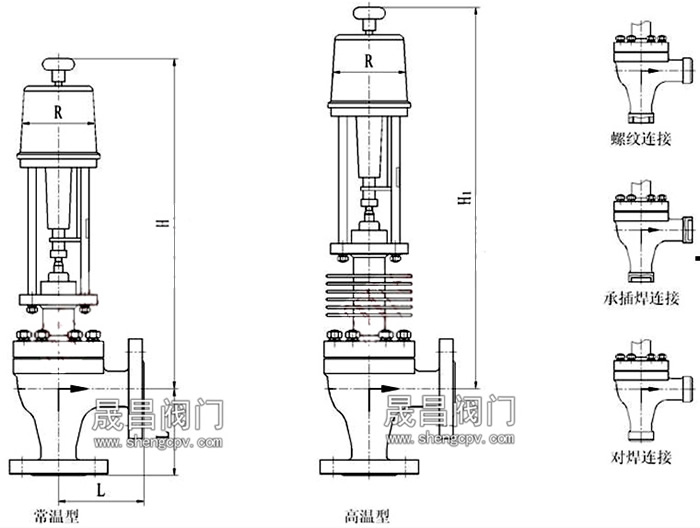

ZRSJ 电动角式调节阀
一、电动角式调节阀 概述
ZRSJ电子式电动角式调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和角型调节阀体组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动角式调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。电子式电动角式调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
二、电动角式调节阀 主要技术参数
阀体
| 阀体形式 | 角型铸造阀 |
| 公称通径 | DN20～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 |
| 法兰标准 | GB/T9113、 JB/T79 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
执行机构
| 执行器型号 | 3810L系列、PSL系列 |
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |

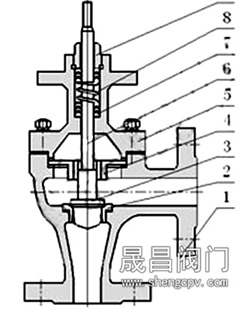

三、电动角式调节阀 主要零件材料及结构图
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |  |
| 2 | 阀座 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套 | 304 | 304 | 316 | 316L |
| 5 | 垫片 | PTFE/金属石墨缠绕垫片 |
| 6 | 阀盖 | WCB | CF8 | CF8M | CF3M |
| 7 | 垫片 | 304 | 304 | 316 | 316L |
| 8 | 填料 | PTFE/柔性石墨 |
| 9 | 螺母 | 65Mn | 304 | 316 | 316L |
| 10 | 阀杆 | 304 | 304 | 316 | 316L |
四、电动角式调节阀 主要性能指标
| 项目 | 指标值 |
| 基本误差% | 配3810L±2.5； 配PSL±1.0 |
| 回差% | 配3810L ±2.5； 配PSL±1.0 |
| 死区% | 1.0 |
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 |
| 电关 | 始点 | ±2.5 |
| 终点 | ±2.5 |
| 额定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
五、电动角式调节阀 额定流量系数Kv、允许压差
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 |
| 允许压差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 |
